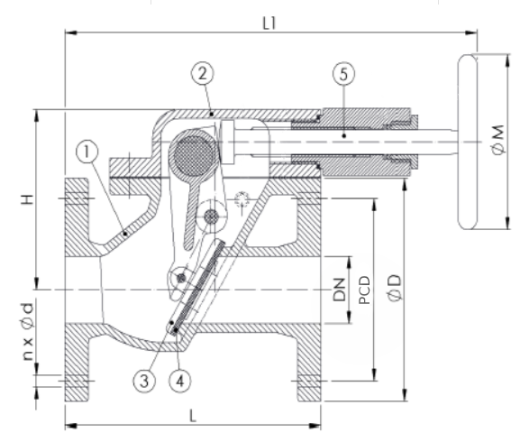

DN |
ØD, мм | nxØd, мм | PCD, мм |
L, мм |
H, мм |
L1,мм |
ØM, мм |
Масса, кг |
|||
| PN4 | PN10 | PN4 | PN10 | PN4 | PN10 | ||||||
| 50 | 140 | 165 | 4х14 | 4х18 | 110 | 125 | 200 | 140 | 310 | 140 | 16 |
| 65 | 160 | 185 | 4х14 | 4х18 | 130 | 145 | 240 | 150 | 350 | 140 | 22 |
| 80 | 190 | 200 | 4х18 | 8х18 | 150 | 160 | 260 | 185 | 390 | 140 | 27 |
| 100 | 210 | 220 | 4х18 | 8х18 | 170 | 180 | 300 | 200 | 435 | 140 | 35 |
| 125 | 240 | 250 | 8х18 | 8х18 | 200 | 210 | 350 | 220 | 495 | 160 | 50 |
| 150 | 264 | 285 | 8х18 | 8х22 | 225 | 240 | 400 | 245 | 530 | 160 | 67 |
| 200 | 320 | 340 | 8х18 | 8х22 | 280 | 295 | 500 | 315 | 625 | 160 | 101 |
| 250 | 375 | 395 | 12х18 | 12х22 | 335 | 350 | 600 | 400 | 750 | 200 | 150 |
| 300 | 440 | 445 | 12х22 | 12х22 | 395 | 400 | 700 | 400 | 900 | 200 | 240 |
| № | Наименование | Материал | Обозначение |
| 1 | Корпус | Высокопрочный ковкий чугун | GGG40 |
| 2 | Крышка | Высокопрочный ковкий чугун | GGG40 |
| 3 | Диск | Литая бронза | BRZ RG5 |
| 4 | Уплотнение | Бутадиен-нитрильный каучук (МБС) | NBR |
| 5 | Шток | Нержавеющая сталь / Латунь | SS 1.4021 / Brass |
| Применение (рабочая среда): | пресная и забортная вода |
