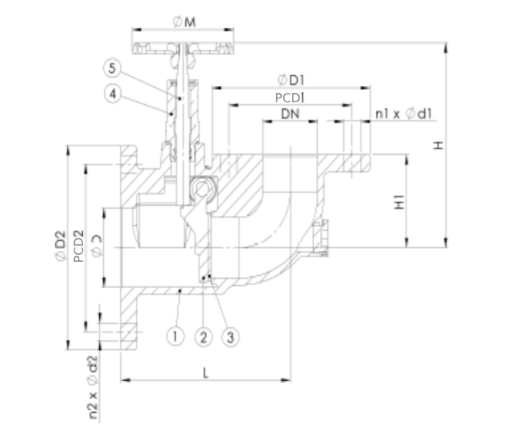

DN |
ØD |
ØD1, мм | ØD2, мм | n1xØd1, мм | n2xØd2, мм | PCD1, мм | PCD2, мм |
L, мм |
H, мм |
H1,мм |
ØM, мм |
Масса, кг |
||||||
| PN4 | PN10 | PN4 | PN10 | PN4 | PN10 | PN4 | PN10 | PN4 | PN10 | PN4 | PN10 | |||||||
| 50 | 70 | 140 | 165 | 190 | 200 | 4х14 | 4х18 | 4х18 | 8х18 | 110 | 125 | 150 | 160 | 180 | 245 | 90 | 140 | 12 |
| 65 | 85 | 160 | 185 | 210 | 220 | 4х14 | 4х18 | 4х18 | 8х18 | 130 | 145 | 170 | 180 | 200 | 255 | 100 | 140 | 14 |
| 80 | 100 | 190 | 200 | 240 | 250 | 4х18 | 8х18 | 8х18 | 8х22 | 150 | 160 | 200 | 210 | 215 | 275 | 108 | 140 | 20 |
| 100 | 130 | 210 | 220 | 264 | 285 | 4х18 | 8х18 | 8x18 | 8x22 | 170 | 180 | 225 | 240 | 250 | 285 | 130 | 140 | 25 |
| 125 | 158 | 240 | 250 | 295 | 315 | 8х18 | 8х22 | 8x18 | 8х22 | 200 | 210 | 255 | 270 | 290 | 350 | 152 | 160 | 36 |
| 150 | 190 | 264 | 285 | 240 | 320 | 8х18 | 8х22 | 8х18 | 8х22 | 225 | 240 | 280 | 295 | 330 | 365 | 176 | 160 | 43 |
| 200 | 240 | 320 | 340 | 300 | 375 | 8х18 | 8х22 | 12х18 | 12х22 | 280 | 295 | 335 | 350 | 425 | 360 | 180 | 160 | 72 |
| 250 | 300 | 375 | 395 | 400 | 440 | 12х18 | 12х22 | 12х22 | 12х22 | 335 | 350 | 395 | 400 | 630 | 500 | 300 | 200 | 110 |
| 300 | 400 | 440 | 445 | 540 | 565 | 12х22 | 12х22 | 16x22 | 16x26 | 395 | 400 | 495 | 515 | 650 | 500 | 300 | 200 | 150 |
| № | Наименование | Материал | Обозначение |
| 1 | Корпус | Высокопрочный ковкий чугун | GGG40 |
| 2 | Диск | Литая бронза | BRZ RG5 |
| 3 | Уплотнение | Бутадиен-нитрильный каучук (МБС) | NBR |
| 4 | Втулка | Латунь | Brass |
| 5 | Шток | Нержавеющая сталь / Латунь | SS 1.4021 / Brass |
| Применение (рабочая среда): | пресная и забортная вода |
