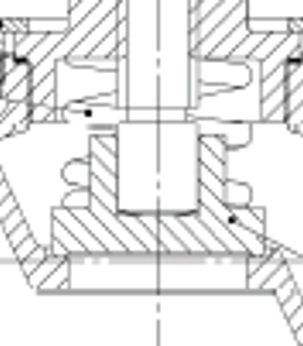

Невозвратно-запорный клапан (SDNR) Дополнительная опция: пружина (под заказ)
|
DN |
G (") |
L1, мм |
L2, мм |
H, мм |
ØM, мм |
Масса, кг |
| 10 | 3/8 | 35 | 30 | 93 | 63 | 0.6 |
| 15 | 1/2 | 40 | 35 | 94 | 63 | 0.6 |
| 20 | 3/4 | 45 | 40 | 106 | 80 | 0.9 |
| 25 | 1 | 50 | 45 | 115 | 80 | 1.2 |
| 32 | 1 1/4 | 55 | 50 | 125 | 90 | 1.9 |
| 40 | 1 1/2 | 65 | 55 | 135 | 100 | 2.5 |
| 50 | 2 | 75 | 65 | 150 | 125 | 4.0 |
| 65 | 2 1/2 | 90 | 75 | 230 | 160 | 5.5 |
| 80 | 3 | 110 | 90 | 250 | 200 | 7.5 |

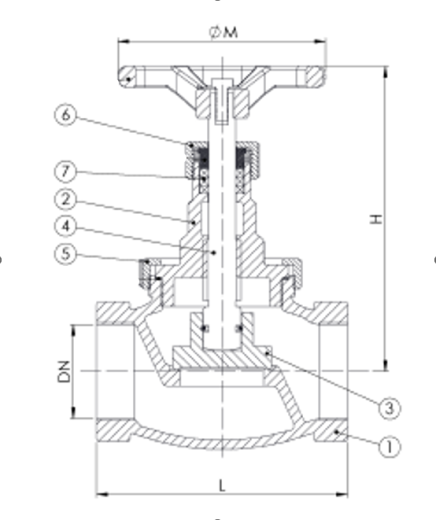

| № | Наименование | Материал | Обозначение |
| 1 | Корпус | Литая бронза | BRZ RG5 |
| 2 | Крышка | Литая бронза | BRZ RG5 |
| 3 | Втулка | Латунь | Brass |
| 4 | Тарелка | Литая бронза | BRZ RG5 |
| 5 | Шток | Литая бронза | BRZ RG5 |
| 6 | Гайка корпуса | Литая бронза | BRZ RG5 |
| 7 | Гайка крышки | Латунь | Brass |
| 8 | Уплотнение | Графитовая набивка | Graphite |
| Применение (рабочая среда): | пресная и забортная вода, пар, ГСМ |
Невозвратно-запорный клапан (SDNR)
Дополнительная опция: пружина (под заказ)
